Tv scart что это

Опубликовано: 14.10.2021


  1. Что это такое?
  2. Плюсы и минусы
  3. Как пользоваться?
  4. Распиновка разъема

Многие люди слабо себе представляют, что такое SCART в телевизоре. А между тем этот интерфейс имеет свои важные особенности. Пришла пора разобраться как следует с его распиновкой и подключением.


Что это такое?

Ответить на вопрос, что собой представляет SCART в телевизоре, достаточно легко. Это один из разъемов, призванный гарантировать использование телевизионного приемника в тесной связке с другими устройствами.

Подобное технологическое решение появилось в конце ХХ века. Но стоит отметить, что пробные образцы SCART были представлены еще в 1977 году. Авторство идеи принадлежит французским инженерам.


Не менее важно и то, что отечественная радиоэлектронная промышленность быстро подхватила эту идею. Уже в 1980-е SCART применяется очень широко. К таким портам подключали в разные годы:

  • видеомагнитофоны;
  • плееры с DVD;
  • телевизионные приставки;
  • внешнюю аудиотехнику;
  • DVD-рекордеры.


Но на начальном этапе своего развития SCART был недостаточно совершенен. Даже самые продвинутые разработки такого рода в разных государствах страдали от помех. Нередко трудности вызывало управление на расстоянии. Да и обеспечить выпуск кабелей соответствующего стандарта в необходимом количестве долго не удавалось. Лишь к середине или даже концу 1990-х годов «детские болезни» SCART были побеждены, и стандарт завоевал доверие потребителей.

Сейчас такие разъемы есть почти во всех выпускаемых телевизорах. Исключение составляют только отдельные модели, которые делают упор на более новые версии интерфейсов.


Порт делится на 20 выводов. Каждый вывод отвечает за строго определенный сигнал. При этом периметр порта SCART, покрываемый слоем металла, условно считается 21-м выводом; он ничего не передает и не принимает, а только лишь отсекает помехи и «наводки».

Важно: внешняя рамка лишена симметричности вполне сознательно. Это позволяет избежать ошибок при включении штекера в порт.

8-й контакт призван перевести внутренний сигнал телевизора на источник внешнего сигнала. При помощи 16-го контакта телевизор меняет композитный режим на RGB или переключается обратно. А за обработку сигнала стандарта S-Video отвечают контактные входы 15 и 20.


Плюсы и минусы

Там, где используется SCART, можно не сомневаться — качество изображения, даже цветного, будет на должной высоте. Благодаря многолетним усилиям инженеров возможности управления устройствами заметно расширились. Обособленная (идущая через отдельные контакты) передача цветов гарантирует четкость и насыщенность картинки. Как уже говорилось, успешно решены и проблемы с помехами, потому телевизор будет работать очень стабильно.

Если распиновка произведена как следует, то можно будет одновременно запускать или отключать телевизионный приемник и вспомогательное оборудование.

Допустим, если к телевизору подключен магнитофон, видеомагнитофон или DVD-рекордер, то запись начнется в тот самый момент, когда будет приниматься трансляция. Стоит отметить и автоматическую функцию широкоформатной картинки.


Однако даже у проверенного временем SCART есть свои недостатки:

  • очень длинные кабели по-прежнему излишне ослабляют сигнал (это уже общая физика, тут инженеры ничего не сделают);
  • повысить четкость передачи сигнала можно только в экранированной (толстой и потому непривлекательной внешне) магистрали;
  • более новые стандарты DVI, HDMI часто оказываются практичнее и удобнее;
  • невозможно подключать аудио- и видеотехнику с современными стандартами трансляции, включая Dolby Surround;
  • зависимость качества работы от характеристик приемника;
  • не все видеокарты компьютеров и тем более ноутбуков позволяют обрабатывать сигнал SCART.

Как пользоваться?

Но даже отрицательные стороны не мешают популярности такого стандарта. Дело в том, что подключение происходит достаточно просто — а именно это и требуется в первую очередь для большинства владельцев телевизоров. Допустим, необходимо подключить телевизор к персональному компьютеру при помощи евроразъема SCART. Тогда один из концов кабеля подсоединяют туда, где расположена видеокарта.

При правильном выполнении процедуры телевизор автоматически превратится во внешний монитор компьютера. Надо только подождать, пока появится всплывающее окошко. Оно уведомит пользователя о новом найденном устройстве.


Некоторое время займет еще установка драйверов. Некорректно ставиться они могут, если:

  • отсутствует сигнал;
  • неправильно настроена видеокарта;
  • используются устаревшие версии ПО;
  • слишком слаб сигнал горизонтальной синхронизации.

В первом случае надо сначала отключить все устройства, которые могут быть источником помех. Если это не помогает, значит, проблема связана с работой самого разъема. Сбой видеокарты обычно устраняется путем ручного обновления драйверов. Но иногда обнаруживается, что она не поддерживает SCART на аппаратном уровне. А если сигнал слишком слаб, обязательно придется перепаивать сам разъем, нередко необходима бывает и новая настройка на программном уровне.

Распиновка разъема

Даже такой привлекательный разъем, как SCART, не может эксплуатироваться бесконечно. На смену ему пришло соединение S-Video. Оно и сейчас широко применяется в различной технике. Для стыковки со SCART можно использовать широко распространенные переходники. Схема распайки приведена на картинке ниже.



Но все большее распространение получает еще более простое решение — RCA. Разнесенное подключение подразумевает использование штекеров желтого, красного и белого цвета. Желтая и белая линии отвечают за стереофоническое аудио. Красный канал подает видеосигнал на телевизор. Распайка на «тюльпаны» производится по схеме, показанной на следующем фото.


Довольно часто приходится решать еще одну проблему — как состыковать старый разъем и современный HDMI. Проводниками и переходниками в таком случае ограничиться не выйдет. Придется использовать устройство, которое станет «переводить» цифровые сигналы HDMI в аналоговые и обратно. Самостоятельное изготовление подобной техники невозможно или крайне затруднено.

Правильнее всего будет купить готовый конвертер промышленного образца; он обычно имеет небольшие габариты и свободно размещается позади телевизора.

О разъемах SCART смотрите далее.


Конец 80-х-начало 90-х. Поток теле и видео аппаратуры, хлынувший на прилавки. Неприязнь, которую испытывали тогда многие покупатели, увидев на телевизоре или видеомагнитофоне многоконтактный разъем SCART вместо уже родных "тюльпанчиков", сегодня в лучшем случае вызовет улыбку. В худшем — захочется покрутить пальцем у виска.

А ведь так было. Самое интересное, что причиной неприятия "гребенки" было не столько отсутствие информации о нем, сколько отсутствие в продаже соединительных кабелей. Это сегодня шнуры и кабели продают вместе с жевательной резинкой на каждом углу, а тогда их стоимость на черном рынке заставляла долго чесать рукой в затылке, прежде чем тянуться ею к кошельку. Смешно? А когда после долгого процесса "втыкивания" (в ходе которого внутрь "левого" разъема проваливался то один, то другой контакт) обнаруживалось, что кабель еще и работает только "в одну сторону", рыдать хотелось…

Так что же такое SCART (по русски просто "скарт")? Он же Peritel. Он же Euroconnector (евроразъем). Откуда он взялся на нашу голову?

Как писал один английский журнал, "…тем, что 21-контактный разъем неудобно подключать, он всегда находится на задней стенке аппарата, а усилия, прикладываемые при этом, способны не только стащить со стола маленький телевизор, но и опрокинуть большой, мы обязаны… французам". Действительно: именно с подачи в 1983 году французского Объединения разработчиков радио и телеаппаратуры (SCART — Syndicat des Constructeurs d'Appareils, Radiorecepteurs et Televiseurs) Европа прочно подсела аж сразу на 21 "иглу"(pin — игла, контакт). Но дальновидность разработчиков предложенного аудиовидеоинтерфейса достойна похвалы.

Сегодня каждый произведенный для Европы теле или видеоаппарат оснащен как минимум одним SCARTом. В чем причина такой, назовем ее так, популярности? В универсальности. И хотя она достигнута довольно прямолинейно, т.е. количеством контактов, интерфейс, несмотря на его отрицательные стороны, действительно удобен. С помощью всего одного кабеля можно как записывать, так и воспроизводить видеопрограммы. Вот вам первое преимущество. Стало возможным подключать к телевизору источник RGB-сигналов, что обеспечивает наилучшее качество изображения на экране бытового телевизора. Тогда это сразу оценили производители домашних компьютеров вроде Atari, Amiga, Sinclair и иже с ними, а вслед за ними и популярных до сих пор игровых приставок типа Nintendo и Sega. Вот вам и второе преимущество. Качество изображения и звука при подаче через SCART заметно превосходит качество сигнала с ВЧ-модулятора (когда-то это был единственный способ подключения к ТВ). К тому же ВЧ-модулятор не может передавать стереозвук, привносит шумы и требует точной настройки телевизора. Вот и третье преимущество.

Но этого показалось мало, и разработчики заложили в интерфейс дополнительные возможности, зарезервировав несколько "иголок" на будущее. С тех пор, как интерфейс SCART стал стандартом в европейских странах (с 1984 года), он приобрел несколько новых свойств. Например, стало возможным управлять через SCART некоторыми режимами телевизора — переводить его в режим "монитор" и обратно (контакт №8), переключать в режим работы с RGB-сигналами (контакт №16). Но эти возможности из разряда простых (управление производится просто подачей напряжений). Куда интереснее две других "иголки" (№10 и №12). Они предназначены для передачи через SCART цифровых данных, что делает количество команд практически неограниченным.



рис. 1

Сегодня существует несколько известных систем обмена информацией посредством SCART . Это система Megalogic, используемая фирмой Grundig. Easy Link от Philips. SmartLink фирмы Sony. Пока их применение ограничено общением между телевизором и видеомагнитофоном, но уже одно это дает возможности, которые ранее и не снились.

На примере Easy Link (Philips) покажем эти возможности. Если вы включаете видеомагнитофон на воспроизведение, то автоматически включается и телевизор. Если при просмотре телепрограммы возникла необходимость ее записать — одним нажатием запускается запись именно этой программы. Функция FollowTV — видеомагнитофон "переписывает" у телевизора настройки тюнера. Возможны контроль работы видеомагнитофона на экране телевизора, автоматический выбор формата изображения (4:3 или 16:9). По окончании воспроизводимой записи магнитофон не только выключится сам, но и отключит телевизор. Выключился телевизор — через минуту отключится видеомагнитофон. Аналогично работает и подключенный к телевизору спутниковый ресивер.

Кстати, о спутниковом приемнике. Если количество разъемов SCART в телевизоре зависит, как правило, от его класса, то даже самый простой спутниковый тюнер имеет их три: один для подключения к телевизору, второй для подключения видеомагнитофона и третий для подключения декодера "закрытых" программ. Для последнего SCART особенно удобен — через него кодированный сигнал попадает в декодер, и через него же в "открытом" виде возвращается назад. Так же обстоит дело и с кабельными декодерами платных программ. В обоих случаях используется всего один кабель.



рис. 2

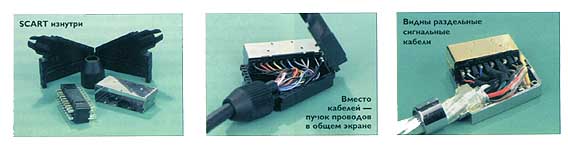

Конструкция

Начнем с того, что контактов-иголок на самом деле 20. Роль 21-го контакта играет металлический экранчик. расположенный по периметру разъема. Его второе предназначение — защита контактов от механических воздействий со стороны. Ответная часть (гнездо) изготавливается методом литья из пластмассы. Может иметь как ушки для винтов или саморезов, так и приливы для установки на печатную плату.

Конструкция кабельных разъемов не отличается особой оригинальностью, но существует по меньшей мере три разновидности, отличающихся конструкцией корпуса — кабель может выводиться вбок, прямо, под углом. Разъем удерживается в гнезде за счет подпружиненных контактов-вилок довольно прочно. Даже слишком прочно, чтобы его легко вытаскивать. Да и вставлять его приходится с достаточной осторожностью, чтобы не сдвинуть телевизор или видео.

Качественная сторона

Как следует из описания, через контакты SCART передаются не только звуковые, но и видео, и RGB-сигналы. Частотный диапазон аудиоканалов не превышает 20-20000 Гц, видеосигнал занимает полосу частот до 6-8 МГц, а RGB-канал способен воспроизводить сигнал с полосой свыше 10 МГц (полоса частот видеоусилителей в современном телевизоре составляет от 20 МГц и выше). Если для передачи аудио в большинстве случаев достаточно экранированных проводов, то способен ли SCART воспроизводить без потерь широкополосный видеосигнал?

Известно, что для идеального согласования линии передачи сигнала определенными характеристиками (волновое сопротивление, емкость) должен обладать не только кабель, но и разъем. Трудно представить, что многоконтактный разъем, изготовленный из обычного полистирола, обладает такими же частотными характеристиками, как, скажем, коаксиальный BNC или даже широко распространенный RCA (он же Cinch, он же "тюльпан"). Тем не менее, попытка изначально улучшить частотные свойства разъема была сделана — в SCART каждый канал передачи (аудио, видео, RGB) имеет свой "земляной" проводник, что обеспечивает лучшую развязку между сигналами. Но и только.

Любой кабель, купленный на углу, конечно, не сводит к нулю, но снижает качество изображения. В нем используется дешевый экранированный провод, между тем как для передачи видеосигнала необходимо использовать коаксиальный кабель с волновым сопротивлением 75 Ом. Даже фирменный "полный" 21-проводный кабель, приобретенный в магазине, представляет из себя пучок проводов в общем экране (см. рис.).

Здесь уместно сказать о том, что на волне продвигаемого интереса к "супер"-кабелям (акустическим, аудио и др.) известные их производители предлагают и SCART-кабель, лишенный, как они утверждают, существующих недостатков. Внешне он очень эффектен — толстый блестящий жгут из раздельных экранированных аудио и видеокабелей, металлические или металлизированные (как на рисунке) разъемы, позолоченные контакты. Его стоимость начинается с 15-20 долларов, но вряд ли стоит ожидать от такого кабеля заметной отдачи, ведь разъем в вашем видеомагнитофоне или телевизоре остается тем же.

Кстати, стандарт МЭК933-1 предусматривает четыре вида кабелей: тип U — универсальный, обеспечивающий все соединения, V — без сигналов звука, С — без сигналов RGB и А — без видеосигналов и RGB.



рис. 3 рис. 4

Говоря о сигналах, передаваемых через SCART, мы не упомянули о S-video, представляющем собой два сигнала — сигнал цветности и сигнал яркости. С появлением такого стандарта возможность работы с ним появилась и в SCART. Для сигнала яркости подошел канал "видео", а вот для сигнала цветности пришлось пожертвовать RGB, а точнее, каналом "красного" (см. схему). Подобная возможность реализуется только в тех телевизорах, где установлено два SCART: через второй в этом случае можно подключать RGB-источник. Но практически всегда наряду с таким способом подключения используется и разъем Mini-DIN.

Как жить?

Особенно если в доме только один аппарат имеет SCART, а другой (другие) — нет. Решение старо как мир — переходник или кабель-переходник. Первые представляют собой разъемы SCART с вмонтированными разъемами типа RCA или S-video. Для них подойдет кабель "тюльпан-тюльпан" или S-video-S-video. Переходники бывают одно- и двунаправленные, моно или стерео, с переключателями и без них.Разнообразие кабелей-переходников еще больше. Самые распространенные — SCART-RCA (или "скарт"-тюльпан). Среди них также одно и двунаправленные, стерео, моно. с дополнительными разъемами для управления переключением. В том случае, когда необходимо к одному устройству подсоединить два, можно использовать SCART-разветвитель на два или три направления.

Найти в продаже сейчас можно практически любой переходник или кабель. Некоторые фирмы (Sony, JVC и др.) даже продают их в комплекте с видеокамерами. Для тех, кого не устраивают или недоступны предлагаемыеварианты, мы приводим таблицу назначений контактов в SCART, Приводим также схемы распайки универсального "полного" кабеля (тип U) и "усеченного" AV-кабеля (тип С). Обратите внимание на "крест-накрест"-соединения, именно они обеспечивают двунаправленность.

Pin Назначение Уровень сигнала R цепи
1 Audio Out, правый канал 0,2-2 В 10 кOм
3 Audio Out, левый канал (моно) 0,2-2 В 10 кOм
7 B (blue) вход/выход 0,7 В 75 Ом
8 U перекл. AT-TV 0-2 В (лог.0) — TV
9,5-12 B (лог.1) — AV
вход >10 кOм
выход 3 RCA.

Дополнение2

Как показали наши эксперименты с телевизором Loewe 8772 (MSRP $1800) и плеером Pioneer 757Ai (MSRP $900), при использовании кабелей Supra AV3, AV5 (MSRP $150), качество передачи сигнала через RGB и YPbPr, при внимательном изучении испытательных тестовых таблиц и качественных DVD-фильмов, оказалось одинаковым.

scart в телевизоре

Скарт разъемы появились в конце прошлого века. Причиной их появления стало желание подключать дополнительные устройства к телевизору. До 1970 годов, возможностей подключить что-либо к телевизору не было вообще. Первый Скарт появился за рубежом. Но идея их появления вдохновила отечественных разработчиков, и они решили добавить порт и в Советский телевизор. Это позволяло подключать видео и аудио-устройства. Но на то время, порты не были такими совершенными (отсутствовала возможность дистанционного управления, и не было защиты от помех). К тому же появилась еще одна проблема – отсутствие необходимых для подключения кабелей. Но со временем техника начала развиваться, и все перечисленные выше проблемы исчезли.

Что такое scart в телевизоре

Разъем Скарт (еще называется евроразъем) – это специальный разъем в телевизоре, и устройствах, которые к нему подключаются. Среди них:

  1. Магнитофоны.
  2. Телеприставки.
  3. DVD-рекордер.
  4. DVD-плейер.

Этот стандарт появился в конце прошлого века.

Разъем необходим, чтобы облегчить подключение дополнительных устройств. При подключении, он способен передавать видео и аудио-сигналы, и выводить их через штекеры. На данный момент практически все телеустройства оснащены Scart-портом. С его помощью можно передавать цифровые и аналоговые сигналы.

Скарт-разъем состоит из 20 контактов. Все они передают определенные сигналы. Край разъема покрыт металлом. Он соединяется с оплеткой кабеля. Это обеспечивает защиту передаваемых сигналов, и помогает избежать помех.

Справка! Наружная рама из металла сделана не симметрично. Благодаря этому, можно не бояться, что разъем будет неправильно подключен к гнезду.

scart в телевизоре

Как пользоваться scart-портом

Каждый из контактов разъема отвечает за передачу определенного сигнала. Например:

  1. Контакт номер 4 необходим для передачи аудио сигналов.
  2. Контакт номер 17 для передачи видеосигналов.
  3. Контакт номер 8 переключает внутренний сигнал на внешний.
  4. Контакт номер 16 необходим для переключения телевизора из RGB в Композитный режим.

Также контакты обеспечивают раздельную подачу цветов.

Скарт-разъем позволяет подключить к телевизору компьютер. Это можно сделать следующим образом:

  1. Нам нужен кабель. Одной стороной он подключается к телевизору, а другой к компьютеру (необходимый разъем находится там, где видеокарта).
  2. После подключения, телевизор будет использоваться как монитор компьютера.
  3. Следующим шагом нам нужно дождаться всплывающего окна, которое сообщит, что обнаружено новое устройство.
  4. Ждем некоторое время. Компьютер самостоятельно установит все необходимые драйвера для работы с новым устройством.

Бывают случаи, когда компьютеру не удается установить необходимый драйвер (высвечивает, что устройство неправильно установлено). Причины могут быть три. Первая – отсутствие сигнала. Возможно, разъем поврежден или работает другое устройство, блокирующее передачу сигнала. Рекомендуется выключить все посторонние устройства. Второе – видеокарта на компьютере неправильно настроена или устарел драйвер. Необходимо обновить программное обеспечение видеокарты. Это сделать через интернет, посетив сайт. Но, возможно, видеокарта просто не поддерживает передачу данных через Скарт-порты. Третяя – низкий сигнал горизонтальной синхронизации. Он должен быть не ниже 15 кГц. В этом случае придется паять переходник. Также понадобится установка дополнительного программного обеспечения. Но не все они будут бесплатными. Лучше всего попросить помощи эксперта.

Обратите внимание! На компьютере установлен VGA разъем. Поэтому нам нужно соответствующий кабель.

scart в телевизоре

Преимущества и недостатки телевизоров со scart-портом

У Скарт-разъемов есть свои достоинства:

  1. Качественная передача цветов.
  2. Широкие возможности управления.
  3. Способность делать изображение ясным. Это достигается благодаря раздельной подаче цветов (через контакты).
  4. Защитное покрытие хорошо устраняет помехи.
  5. Благодаря распиловке, можно обеспечить автоматическое выключение и включение телевизора, вместе с дополнительны оборудованием. Например, вы включаете магнитофон, подключенный к телевизору, и одновременно включится сам телевизор. Скарт-разъемы обеспечивают эту функцию, даже если она не была установлена в процессе производства дополнительного устройства.
  6. Возможность автоматического включения режима широкоформатного отображения.

scart в телевизоре

Но у разъема есть и недостатки:

  1. Если кабель слишком длинный, сигнал начинает теряться.
  2. Сигнал будет работать лучше, если на проводе будет экранирующая оплетка. Но это значит, что кабель будет очень толстым. Это неудобно.
  3. Недавно появились новые цифровые интерфейсы DVI и HDMI. У них плотность передачи данных намного выше, чем у Скарт.
  4. Скарт-разъем не сможет включить некоторые из современных развлекательных видеоцентров. Например, Dolby Surround. Для него необходимо белее современное оборудование.
  5. Качество работы разъема зависит от разновидности телевизора. Например, жидкокристаллические и плазменные устройства обеспечивают хорошую передачу сигнала. А вот кинескопические устройства не могут этим похвастаться (даже современные).
  6. Не все видеокарты поддерживают возможность подключения к скарт-портам (это касается только компьютера).

Но все же, несмотря на недостатки, Scart-порты все еще присутствуют на всех современных моделях телевизоров.

Что такое scart в телевизоре

Скарт представляет собой разъем особого типа, предназначенный для совместного функционирования телевизора с другими устройствами. Его стали монтировать на приемники в конце прошедшего столетия. Необходимостью их разработки явилось желание пользователей в подключении к телевизору дополнительных приборов. До 70-х гг. не было никаких возможностей в реализации задуманного.

Впервые разъем scart появился в 1977 году в зарубежных странах. Его изобрели французские ученые. Эта идея пришлась по вкусу нашим разработчикам. Они приняли решение обеспечить советский телеприемник scart-портом. Широкое применение разъем получил у нас в 80-х гг. Это дало возможность подключать к нему видеомагнитофоны, аудио устройства, DVD-рекордеры, телеприставки, DVD-плееры.

На тот период порты еще были несовершенными. Отсутствовала функция управления устройством на расстоянии, а также и защита от разных помех. К этим проблемам добавлялась еще одна: отсутствие нужного кабеля для подключения. Время шло, техника не стояла на месте. И в конце концов все проблемы разрешились.

Что такое scart в телевизоре

Разъем скарт нужен для того, чтобы можно было легко подключать другие приборы к основному приемнику информации. От него через штекеры поступают сигналы видео и аудио. Сегодня почти все телевизоры оснащены разъемами типа scart. С их помощью поступающие цифровые и аналоговые сигналы попадают в устройство на воспроизведение изображений и звуков.

Скарт-порт состоит из двадцати выводов, каждый из которых передает или принимает определенный сигнал. Край скарта, покрытый слоем металла, – 21-й вывод, стыкуется с экранирующей оплеткой кабеля. Такая конструкция защищает предаваемые сигналы и нейтрализует разного рода помехи.

Справка! Металлическая наружная рама выполнена несимметрично, чтобы разъем scart безошибочно мог подключаться к гнезду.

Как пользоваться разъемом scart

Как пользоваться scart-портом

Всякий контактный элемент порта scart выполняет только свое назначение. В частности, 4-й вывод служит для передачи сигналов-ауди, 17-й – для видеосигналов, 8-й – для переключения внутреннего сигнала на внешний, 16-й – для переключения телеприемника из RGB в режим Композитный сайт.

Чтобы с помощью евроразъема scart подключить ПК к телевизору надо сделать следующее:

  1. Взять кабель и один его конец подсоединить к телевизору, другой – к ПК (нужный разъем scart будет на том месте, где расположена видеокарта).
  2. Если все сделано верно, то телевизор станет монитором ПК.
  3. Ждать, пока не выплывет окно, в котором появится сообщение о том, что найдено новое устройство.
  4. Опять ждать, пока ПК устанавливает нужные ПО (драйверы) для работы с этим устройством.

Иногда бывает так, что компьютер не справляется с установкой нужного драйвера. Тогда появляется сообщение, что устройство некорректно установлено. Проблема возникает по трем причинам:

  1. Отсутствует сигнал. В этом случае, или проблема в некачественном разъеме, или функционирует другой электроприбор, который блокирует передачу данных. Рекомендовано отключить от сети все сторонние устройства.
  2. Неверно настроена видеокарта или драйвер устаревший. Здесь следует обновить ПО карты, воспользовавшись интернетом и посетив соответствующий сайт. Но, вполне вероятно, что данная карта не может поддерживать передачу данных через разъем scart.
  3. Недостаточный сигнал горизонтальной синхронизации, который не может быть меньше 15 кГц. Надо перепаивать переходник. Потребуется установить еще и дополнительное ПО. За некоторые из них придется платить. Здесь лучше обратиться за консультацией к специалисту.

Необходимо обратить внимание, если на ПК имеется разъем VGA, потребуется специальный кабель.

Плюсы и минусы телевизоров с портом scart

Плюсы и минусы телевизоров с портом scart

К плюсам телевизоров с портом scart относятся:

  1. Высокое качество цветного изображения.
  2. Большие возможности управления.
  3. Четкость картинок, так как передача цветов происходит раздельно, через соответствующие контакты.
  4. Разъемы покрыты специальным средством, которое помогает справиться с устранением помех.
  5. С помощью распиновки имеется возможность осуществлять автоматическое включение/отключение телеприемника и добавочного оборудования одновременно. Например, если включить магнитофон или другое устройство, которое подключено к телевизору, то они начнут работать вместе.
  6. Возможность включения автоматической функции широкоформатного изображения.

У разъема скарт есть и некоторые недостатки:

  1. При очень длинном кабеле сигнал постепенно теряется, пока достигнет нужной точки.
  2. Чтобы сигнал был четче, оплетка на проводе должна быть обязательно экранирующей. Это означает, что кабель, в этом случае, будет слишком толстым, а это не совсем удобно.
  3. Совсем недавно вышли на рынок новые интерфейсы DVI и HDMI передачи данных в цифровом формате, у которых плотность намного превышает этот параметр у скарт-порт.
  4. Разъем-скарт не может служить для подключения некоторых современных видеоцентров развлекательного характера, например, таких как Dolby Surround. Чтобы пользоваться этой привилегией, требуется более усовершенствованное специальное оборудование.
  5. Качество функционирования разъема-скарт зависит непосредственно от типа телеприемника. Плазменные жидкокристаллические аппараты передают сигналы высокого качества. А телевизоры, оснащенные кинескопом, слишком далеки от этого и похвастаться хорошей передачей данных не могут, даже и современные модели этого типа.
  6. Не все виды видеокарт имеют возможность поддерживать подключение к портам-скарт. Этот пункт относится исключительно к компьютерам.

Но, несмотря на перечисленные недостатки, разъемы scart до сих пор устанавливают на многие телевизоры.



SCART (фр. Syndicat des Constructeurs d'Appareils, Radiorecepteurs et Televiseurs — «Объединение производителей радиоприемников и телевизоров»; также в просторечии «трещотка», «гребёнка») — европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: Peritel, евроразъём, Euro-AV.

Содержание

Применение

SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Сегодня каждый произведенный для Европы теле- или видеоаппарат оснащён как минимум одним SCART’ом. Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор. Протокол управления видеотехникой Simplink, передаваемый через разъём SCART, позволил упростить настройку различной техники посредством одного пульта. Например, с пульта телевизора, можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.

Стандарт не даёт возможности подключить штекер неправильно. Небольшим ограничением является то, что нужно приложить физическую силу для соединения или разъединения гнезда и штекера.

Разработка

До появления стандарта SCART использовалось большое количество разных разъёмов, что часто затрудняло соединение устройств, произведённых разными фирмами. Различия имелись как в физическом исполнении разъёмов, так и в спецификациях сигналов.

В 1978 году во Франции был разработан стандарт SCART. С 1981 года во Франции было запрещено продавать телевизоры, не оснащённые разъёмом SCART. Уже с 1984 года SCART стал стандартом в европейских странах.

Схема

SCART Connector Pinout.svg
