В данном материале пойдет речь о технологии и оборудовании для организации пассивных оптических сетей — Passive Optical Network, PON. Основными отличиями PON от классических оптических каналов связи являются использование для агрегации трафика пассивного оборудования — оптических сплиттеров — и высокая плотность портов.

Не секрет, что требования потребителей к скорости доставки информации из Интернет растут по экспоненте. Сегодня в крупных городах 10 Мбит/с являются совершенно обычным делом. Причины этого процесса остаются неизменными уже давно — передача голоса и видео, мультимедиа, телевидение (в последнее время также и в версии высокого разрешения). Только вот битрейты постоянно возрастают.

Существенную часть затрат любого провайдерского проекта несет кабельная инфраструктура. Причем здесь учитывается не только стоимость кабеля, но и его прокладки, которая в случае работы в уже существующей инфраструктуре может быть очень велика. И конечно хочется чтобы вложения работали долго, не требовали частых обновлений и имели хороший запас по нужным параметрам. С этой точки зрения оптические каналы связи сегодня это наиболее производительный и «дальнобойный» способ обеспечения сетевого соединения устройств. При этом классическая архитектура предполагает топологию «точка-точка», когда каждая линия имеет свои выделенные порты с каждой стороны, а при необходимости создания «ответвлений» требуется установка активного оборудования в узле. Так что наиболее удачно она может использоваться для одиночных линий большой протяженности.

Однако в некоторых ситуациях более удобной может оказаться древовидная топология, которая интересна с точки зрения масштабируемости и сниженной общей длины прокладываемых кабелей. Как раз для подобных проектов и подходит PON. В России сети этого типа появилась уже достаточно давно, более пяти лет назад.

А рост числа подключенных пользователей и старт первых российских проектов класса волокно в каждый дом (Fiber To The Home, FTTH), основанных на PON, показывает, что технология прижилась и у нас.

Структура сети PON

Сеть PON состоит из нескольких элементов — коммутатора на узле связи, линий связи с пассивными сплиттерами в узлах сети и модемов на стороне абонентов. К каждому модему поступают все пакеты от коммутатора, а во время передачи используется временное мультиплексирование кадров.



Передача данных в прямом канале

Передача данных в обрантом канале

Компания ZyXEL предлагает сегодня оборудование стандарта EPON (IEEE 802.3ah), называемого также GEPON.

В настоящий момент оборудование участвует в нескольких проектах, а также в тестированиях у провайдеров по всей России. Именно о нем и пойдет дальше речь. Отметим что другие стандарты рассматриваемого типа сетей отличаются скоростными и другими техническими характеристиками.

Стандарты PON
BPON EPON GPON
Стандарт ITU-T G.983 IEEE 802.3ah ITU-T G.984
Пропускная способность Нисходящий поток — до 622 Мбит/с
Восходящий поток — 155 Мбит/с
Симметричный, до 1,25 Гбит/с Нисходящий поток — до 2,5 Гбит/с
Восходящий поток — до 1,25 Гбит/с
Количество абонентов на линии 32
Максимальная дальность работы 20 км
Длина волны нисходящего потока 1490 нм (цифровые данные) и 1550 нм (аналоговое КТВ)
Длина волны восходящего потока 1310 нм
Протоколы ATM Ethernet Ethernet, ATM, TDM

Коммутатор позволяет по одному волокну (одному порту) подключить до 32 или даже 64 абонентов. Общая скорость передачи данных (которая делится между абонентами) составляет 1,25 Гбит/с. Дальнейшее развитие EPON уже в ближайшие годы предлагает также переход на скорости 10/1 Гигабит/с и 10/10 Гигабит/с. В следующем году ожидается принятие рабочей версии стандарта 10G EPON, а уже в 2010 году могут стартовать первые пилотные проекты.

C задержкой в два-три года планируется переход на 10-гигабитные скорости и технологии GPON.

Для приема и передачи используются лазеры с разной длиной волны — 1490 нм для передачи и 1310 для приема. При необходимости возможно добавление в канал и аналоговых кабельных телевизионных каналов (100 и более), которые модулируются лазером на 1550 нм. В зависимости от конкретной схемы сети и использованного оборудования, общая протяженность канала может составлять до 20 км.



Мультисервисная сеть на базе технологии GEPON

Кабель прокладывается от порта коммутатора в виде дерева. Сплиттеры, устанавливаемые в узлах, чрезвычайно неприхотливы — не требуют электропитания, настройки и управления, термошкафов, недороги и очень компактны. Это позволяет размещать их, например, в уже имеющихся телефонных распределительных шкафах.



Сплиттер

Простейшие оконечные устройства представляют собой конвертеры оптика-кабель со встроенным фильтром MAC-адресов. В случае использования телевидения, в модем устанавливается еще один приемник, а на телевизор выводится обычный высокочастный кабель.

Для защиты информации возможно использование шифрования (AES128) всех передаваемых пакетов. Технология не допускает прямого общения отдельных абонентов, находящихся на одном порту коммутатора — данные от одного абонента могут попасть к другому только через GEPON-коммутатор, который ретранслирует потоки данных восходящего потока на длине волны 1310 нм в нисходящий поток на длине 1490 нм. Дополнительным плюсом с точки зрения безопасности является использование на линии исключительно пассивного оборудования, затрудняющего перехват.

Из положительных сторон PON нужно отметить:

  • минимальное использование активного оборудования;
  • минимизация кабельной инфраструктуры;
  • низкая стоимость обслуживания;
  • возможность интеграции с кабельным телевидением;
  • хорошая масштабируемость;
  • высокая плотность абонентских портов.

В тоже время при рассмотрении технологии нужно учесть и ее особенности, особенно в сравнении с линиями «точка-точка»: разделяемая между абонентами полоса пропускания, общая среда может не подойти клиенту с точки зрения безопасности, пассивные сплиттеры затрудняют диагностику оптической линии, возможно влияние неисправности оборудования одного абонента на работу остальных, меньшая выгода в случае реализации на этапе строительства.

Оборудование

Линейка продуктов GEPON у ZyXEL состоит из трех коммутаторов и трех модемов. Младшая модель коммутатора — OLT-1308H — имеет восемь портов GEPON и восемь соответствующих им Gigabit Ethernet (обратите внимание, что именно гигабитных, устройства с меньшей скоростью к ним подключить нельзя). К каждому оптическому порту можно подключить до 32-х модемов в итоге получив 256 абонентов на устройство. Все коннекторы расположены на лицевой стороне устройства — 8xPON, 8xGigabit, консольный, 10/100BaseT внесетевого управления и питание. Здесь же есть и кнопка сброса устройства. Все порты имеют набор индикаторов для определения текущего статуса. У OLT-1308 есть встроенный гигабитный L2+ коммутатор (неблокируемая коммутация с пропускной способностью 24 Гбит/с, скорость коммутации кадров 17,8 млн. пак/с) и четыре совмещенных порта 1000Base-T/SFP. Такой вариант можно использовать для резервирования канала — при одновременном подключении двух разъемов (SC и RJ45) работает оптика, а в случае аварии в оптическом канале происходит автоматическое переключение на медь. Питание и консольный порт у этой модификации находятся на задней панели. Данные модели выполнены в стандартном 1U корпусе и рекомендуются для использования в быстрорастущих сетях. Самой производительной моделью является модульный OLT-2300. В его 4,5U корпусе предусмотрено место для установки до шестнадцати OLC-2301. Каждый такой линейный модуль имеет порт GEPON и совмещенный порт 1000Base-T/SFP. В шасси также устанавливается управляющий модуль и блок питания с двойным резервированием. Линейный модули допускают горячую замену, что положительно сказывается на удобстве обслуживания сети и надежности предоставления услуг. Максимально OLT-2300 может поддерживать 512 абонентов. Все оптические модули коммутаторов рассчитаны на дальность работы 20 км.

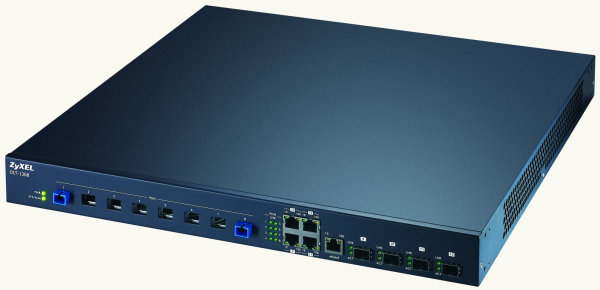

OLT-1308

Последние обновления прошивок моделей OLT-1308/OLT-1308H позволяют работать на одном канале не 32, а 64 абонентам, что существенно снижает стоимость одного подключения. Для OLC-2301 такой возможности пока нет.



Шасси OLT-2300

Все GEPON-коммутаторы поддерживают протоколы STP/RSTP и механизмы приоритезации трафика и организации виртуальных сетей (включая Port Based и 802.1Q). Эффективность многоадресных рассылок обеспечивается поддержкой IGMP v.2, IGMP proxy, IGMP snooping и MVR. Для управления предусмотрены порты RS-232 и 10/100Base-TX. Настраивать коммутаторы можно через Web-интерфейс (поддерживается SSL, предусмотрена установка до пяти аккаунтов, примеры скриншотов — 1, 2, 3), telnet, SSH, FTP или консольный порт. Номера портов всех сервисов можно изменить. Возможно ограничение доступа по IP-адресам. Web-интерфейс имеет встроенную систему помощи.

Устройство автоматически находят все подключенные абонентские модемы и позволяет назначить им специфические профили. Они включают в себя настройки скорости, фильтрации, VLAN, приоритетов и другие параметры. Допускается использование протокола аутентификации 802.1x.

Коммутаторы также позволяют следить за физическим состоянием — проверяются температуры, скорости вращения вентиляторов, напряжения. Для больших сетей будет полезной поддержка коммутаторами проколола SNMP и совместимость с EMS системой управления NetAtlas. Кроме того, возможно объединение устройство в кластеры для общего управления.

В настоящий момент моделей со встроенными инжекторами КТВ у ZyXEL нет. Впрочем, для микширования сигнала ТВ в оптический канал можно использовать внешние сплиттеры и медиаконвертеры коаксиал/оптика.





ONU-631HA

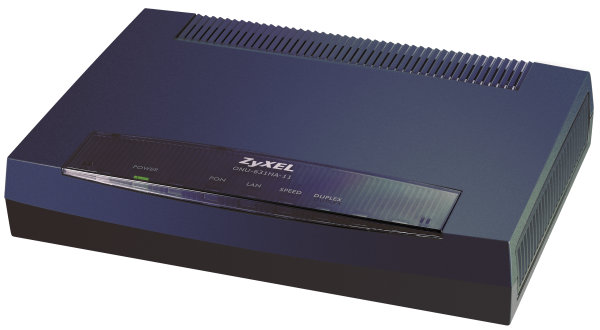

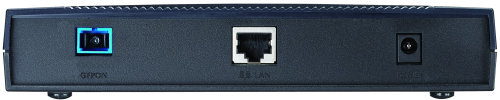

Первой моделью абонентского GEPON-модема является ONU-631HA. Он работает в режиме моста, прост в обслуживании и управляется исключительно со стороны провайдера по специальному протоколу. Для пользователя он предлагает стандартный порт Gigabit Ethernet. Предусмотрено две модификации модемов — с индексами -11 и -12. Первая работает на расстояниях до 10 км, а вторая — до 20 км. Корпус выполнен из темного пластика, на передней панели есть несколько индикаторов (питание, PON, LAN, скорость LAN, дуплекс). На задней стороне расположены два сетевых порта (оптический и медный) и вход блока питания (12 В 1,5 А). Данная модель позиционируется для подключения корпоративных абонентов и выносов операторской сети.





ONU-634HA

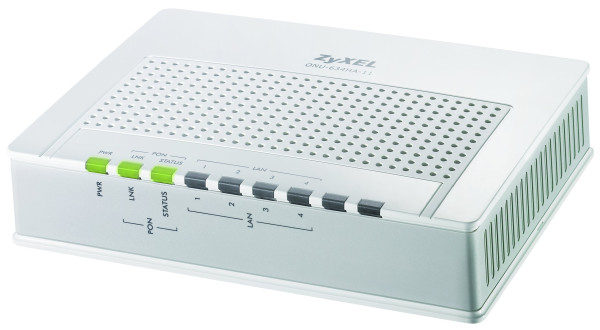

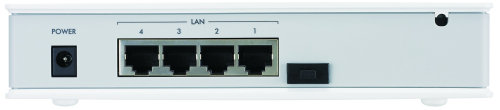

Вторая модель более интересна для подключения домашних пользователей — ONU-634HA имеет встроенный централизованно управляемый 4-портовый коммутатор с привязкой VLAN 802.1Q к портам Fast Ethernet. Как и 631-й она полностью настраивается со стороны провайдера, что сокращает затраты на обслуживание. Также сейчас существуют семплы ONU-634FA — четыре сетевых порта и выход кабельного телевидения, позволяющий напрямую подключить к GEPON-модему обычный телевизор.

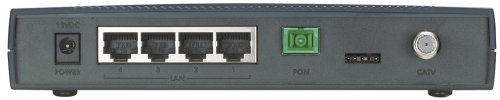

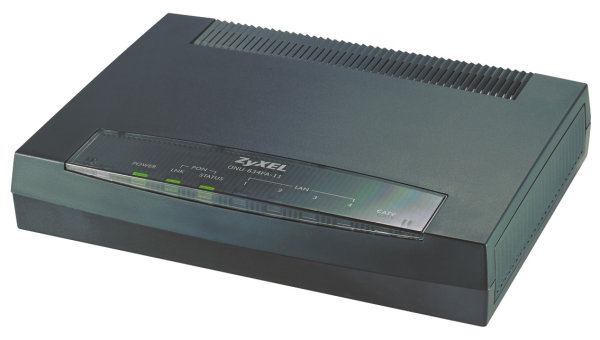

ONU-634FA

Рекомендуемые розничные цены на оборудование представлены в таблице. Реальная рыночная стоимость может быть несколько ниже. Кроме того, для отдельных проектов компания может предложить специальные цены.

Рекомендованные цены на оборудование GEPON
Модель Стоимость ($) Стоимость на абонента ($)
ONU-631HA-11/12 372/454 372/454
ONU-634HA-11/12 388/502 388/502
OLT-1308 23 939 47
OLT-1308H 23 283 46
OLT-2300M/OLC-2301HA-12 1 317/2 670 90 (на 512 абонентов)

Для построения сети также потребуются сплиттеры (примерная стоимость — от 400 руб за 1×2 до 4000 руб за 1×8, существуют и модели 1×32), оптический одномодовый кабель (стоимость сравнялась с ценой кабеля UTP: цены на одволоконный кабель начинаются с 7-8 рублей за метр) и коннекторы (от 100&ndsah;140 рублей за одно соединение).

Тестирование описанного оборудования в составе коммутатора OLT-1308 и модемов ONU-631A проводилось на тестовой площадке компании ZyXEL с использованием тестового пакета Ixia Chariot. Результаты при одновременной работе одного, двух и трех клиентов приводятся в таблице (пакеты максимального размера, Мбит/с). Модемы подключались к одному из портов коммутатора через один сплиттер. Видно, что в случае максимальной нагрузки, скорости равномерно распределяются по всем клиентам. Отметим и высокую эффективность передачи данных, включая режим работы нескольких клинетов — суммарная скорость практически совпадает с максимально возможной.

Производительность GEPON
Прямой канал Обратный канал
Один модем на линии
Клиент 1 943 925
Два модема на линии
Клиент 1 497 457
Клиент 2 442 457
Итого 939 914
Три модема на линии
Клиент 1 336 300
Клиент 2 284 300
Клиент 3 325 300
Итого 945 900

В целом можно отметить, что технология не сложна в настройке и эксплуатации и работает согласно спецификациям. Скорости соответствуют знакомым по медным гигабитным сетям.

Выводы

Технология GEPON может успешно применяться для организации оптических каналов каналов связи до абонента и особенно эффективна в случае наличия ограничений на прокладку кабелей и установку активного оборудования на линии. Эффективность данного решения зависит от многих факторов и однозначно сказать, что это лучший вариант конечно нельзя, все определяется конкретными требованиями заказчика. Тем не менее, произведенные оценки позволяют сделать вывод, что уже сегодня в некоторых случаях себестоимость подключения по оптике домашних абонентов может не превышать 500 долларов.

Что касается описанного оборудования, то компания ZyXEL предлагает сегодня полную линейку GEPON-устройств, позволяющую создавать оптические сети любого масштаба со всеми необходимыми системами управления и технологиями повышения надежности.


Граница между оптической средой и коаксиальным кабелем — оптический приёмник. В этой статье рассмотрим их конструкцию и настройки.

  • Часть 1: Общая архитектура сети КТВ
  • Часть 2: Состав и форма сигнала
  • Часть 3: Аналоговая составляющая сигнала
  • Часть 4: Цифровая составляющая сигнала
  • Часть 5: Коаксиальная распределительная сеть
  • Часть 6: Усилители RF-сигнала
  • Часть 7: Оптические приёмники
  • Часть 8: Оптическая магистральная сеть
  • Часть 9: Головная станция
  • Часть 10: Поиск и устранение неисправностей на сети КТВ

Задача оптического приёмника — перенос сигнала из оптической среды в электрическую. В самом простом виде это можно сделать при помощи пассивного устройства, подкупающего своей незатейливостью:


Однако это инженерное чудо обеспечивает весьма посредственные параметры сигнала: при уровне оптического сигнала в -1 — -2 дБм выходные параметры едва укладываются в ГОСТ, а завышение сигнала приводит к значительному увеличению шума.

Чтобы быть уверенным в качестве доставляемого сигнала при архитектуре FTTB требуется использовать более сложные устройства:


Приёмники, встречающиеся в нашей сети: Vector Lambda, Telmor MOB и отечественный Planar.

От своего пассивного младшего собрата все они отличаются более сложной схемотехникой, включающей в себя фильтры и усилители, благодаря чему можно быть спокойным за сигнал, добегающий до абонента. Рассмотрим их поближе:


Оптический приёмник Telmor имеет внутри панель с изображением структурной схемы. Такая схема типична для ОП.

Требуемый уровень оптического сигнала составляет обычно от -10 до +3 дБм, при проектировании и пусконаладке оптимальным значением является -1 дБм: это приличный запас на случай деградации линии передачи и в то же время невысокий уровень создаёт меньше шума при прохождении цепей оборудования.

Все активные ОП содержат в себе усилительный каскад, который так же обеспечивает возможность регулирования наклона и уровня выходного сигнала.

Для настройки параметров сигнала, а так же изменения и контроля встроенных сервисных функций внутри самих приёмников обычно присутствуют простые органы управления. У MOBа, показанного на фото выше это отдельная плата, которая опционально устанавливается в корпус. Также, как альтернатива, предлагается использование быстросъёмной платы, устанавливаемой лишь на время настройки в порты на основной плате. На практике это не очень удобно, конечно.

Панель управления позволяет устанавливать значения входного аттенюатора (при увеличении которого выходящий сигнал снижается соответственно коэффициенту усиления), включать или выключать (а так же устанавливать фиксированные значения) АРУ, устанавливать параметры наклона и настраивать ethernet интерфейс.

Челябинский ОП Planar имеет понятный индикатор уровня оптического сигнала, а настройки осуществляются по-простому: крутилкой и сменой вставок, изменяющих характеристики усилительного каскада. В откидывающейся крышке расположен блок питания.


А выполненный в дизайне «технопорно» ОП Vector Lambda имеет двухразрядный экран и всего три кнопки.


Чтобы отличать положительные значения от отрицательных, этот ОП отображает отрицательные значения всеми сегментами, а положительный ноль и +1 показывает высотой в половину экрана. При значениях более +1,9 просто пишет «HI».

Такие органы управления удобны при оперативной настройке на объекте, но для возможности удалённого мониторинга и управления почти все приёмники имеют порт ethernet. Вебинтерфейс позволяет контролировать и изменять параметры, а для интеграции с системами мониторинга поддерживается опрос по SNMP.


Тут мы видим ту же типичную структурную схему ОП, на которой имеется возможность изменения параметров АРУ и аттенюатора. А вот наклон у этого ОП устанавливается лишь джамперами на плате и имеет три фиксированных положения.


Рядом со схемой отображаются важные для контроля параметры: уровни входящего и выходного сигналов, а так же значения напряжений, получаемых от встроенного блока питания. 99% выходов из строя таких ОП происходят после ухудшения этих напряжений, так что их стоит мониторить для предотвращения аварий.

Под словом Transponder тут имеется ввиду IP интерфейс и эта вкладка содержит настройки адреса, маски и шлюза — ничего интересного.

Это не относится к тематике серии, но я лишь в двух словах расскажу о эфирном приёме ТВ. Почему сейчас? Да просто если рассматривать сеть многоквартирного дома, то именно от источника сигнала в коаксиальной распредсети зависит будет ли сеть кабельной или эфирной.

При отсутствии оптоволокна с сигналом КТВ вместо ОП может быть установлен приёмник эфирного вещания, например Terra MA201:


К вводным портам приёмника подключаются несколько антенн (обычно три), каждая из которых обеспечивает приём своего диапазона частот.


Собственно, с переходом на цифровое телевещание в этом отпадает необходимость, так как цифровые мультиплексы вещаются в одном диапазоне.

Для каждой из антенн можно настроить чувствительность для снижения шума, а так же при необходимости подать дистанционное питание на встроенный в антенну усилитель. Далее сигнал проходит усилительный каскад и суммируется. Возможность регулировки выходного уровня сводится к отключению ступеней каскада, а регулировка наклона не предусмотрена вовсе: получить нужную форму спектра можно регулировками чувствительности каждой антенны в отдельности. А если за таким приёмником лежат километры коаксиального кабеля, то с затуханием в нём борются уже установкой и настройкой усилителей, таких же, как и на кабельной сети.

При желании можно комбинировать источники сигнала: собрать в одну сеть и кабельный, и эфирный, а заодно ещё и спутниковый сигнал. Это делается при помощи мультисвитчей — устройств, позволяющих суммировать и распределять сигналы с разных источников.

Всем доброго времени суток! Сегодня в статье мы как можно подробнее, но кратко, поговорим про технологию xPON в Ростелекоме: что это такое, для чего она нужна и как её подключить, НЕ ПЕРЕПЛАТИВ жадной компании. Начнем с того, что определения PON (Passive optical network – пассивная оптическая сеть) – это технология, которая позволяет подключать абонентов к оптическим линиям без использования посреднических устройств. В итоге аппаратуры выходит меньше, а подключение дешевле.

  1. Про оптику и PON
  2. Схемы подключения
  3. Как подключиться?
  4. Что делать после заявки?
  5. Настройка оборудования GPON Ростелеком

Про оптику и PON

Если вам было что-то непонятно из определения, то сейчас я постараюсь более детально раскрыть это понятие. На данный момент в городах везде прокладывают оптические кабели – то есть оптика идет до самого дома, подключается к специальному модему-коммутатору, а далее с помощью витой пары идет подключение квартир.

Оптический кабель

Оптика – это специальные кабели из стекла, по которым информация передается с помощью света. За счет этого – передавать информацию можно на многие километры. По витой же паре можно передавать данные максимум на 50-100 метров. Именно поэтому данная технология и называется пассивной оптической сетью – ведь мы может кидать провода без использования повторителей и других устройств.

Витая пара

Ну и сама технология предполагает прокладку оптического кабеля напрямую до квартиры абонента. То есть у нас есть два вида подключения от Ростелеком:

  • Обычное – оптика идет до дома, далее подключается к коммутатору, и от него с помощью витой пары подключаются квартиры.
  • xPON – оптика напрямую подключаются к квартире абонента.

Зачем вообще нужна технология PON? Во-первых, для самого Ростелеком это дешевле, ведь не нужно устанавливать на каждый из этажей оборудование. Во-вторых, потери пакетов при таком подключении почти нет, так как свет (в оптике) в отличие от электричества (в витой паре) почти не имеет воздействий от электромагнитных волн. Как итог: меньше пинг в играх, скорость не скачет и не падает, а интернет куда стабильнее. В-третьих, скорость вырастает в разы и можно подключить интернет на скорости 300, 500 или даже в 1 Гбит в секунду.

Напомню, что в Ростелеком используется именно GPON технология – буква «G» обозначает «Gigabit» – это значит, что скорость может быть выше 1 Гбит в секунду.

Схемы подключения

У Ростелеком есть несколько схем подключения дома:

  • FTTN – оптика тянется от сетевого узла района или целого города.
  • FTTC – оптика тянется только от небольшого микрорайона.
  • FTTB – оптика подключается до здания.
  • FTTH – оптика протягивается до подъезда или квартиры, как в нашем случае.

Технология GPON от Ростелекома: подключение, настройка, оборудование, роутеры и советы для новичков

Как подключиться?

В общем расскажу свою историю, которая произошла со мной. Живу я в частном секторе и тут прошел слух, что Ростелеком проводит оптоволокно. Позвонил, уточнил и оставил заявку на подключение интернета и IP-TV. Если вы живете в квартире, то также можно позвонить и уточнить, можно ли подключиться по технологии GPON. Если есть возможность – то подключайтесь. Если нет, то может быть два варианта:

  • Вы можете остаться на витой паре – по сути вы уже и так подключены к оптике, просто до квартиры идет именно «витуха». Ничего плохого в этом нет, как говорят специалисты, потери пакетов каких-то серьезных – нет, но вот скорость выше 1 Гбит не будет.
  • Собраться жильцами дома и написать коллективное заявление-заявку на проведение оптики до каждой квартиры. Конечно за это нужно будет заплатить.

В любом случае просто берем и звоним по телефону горячей линии Ростелеком, и вам там все скажут: 8 (800) 10-00-800 – также не забудьте уточнить о тарифах «ДжиПОН», которые у них есть.

Что делать после заявки?

Как только вам проведут оптику, у вас также будет два варианта подключения, но обо всем по порядку. Начнем с того, что компьютер не понимает информацию, которая передается по оптическому кабелю. Оно и понятно: в нем даже нет такого порта. Поэтому для подключения нужно:

Технология GPON от Ростелекома: подключение, настройка, оборудование, роутеры и советы для новичков

  • Оптоволоконный GPON роутер – это два в одном: и терминал, и роутер.

Технология GPON от Ростелекома: подключение, настройка, оборудование, роутеры и советы для новичков

А теперь самое главное – вам будут впаривать SFP-роутеры или терминалы от Ростелеком, будут говорить, что они работают только с их оборудованием. Знайте – они просто хотят заработать на вас баблишко, так как такие терминалы и роутеры стоят в разы дороже чем у конкурентов. Советую просто купить роутер с SFP-портом или аналогичный терминал. В общем совет один – ничего у них не покупайте и не берите в аренду. Подборку маршрутизаторов с оптическими кабелями смотрите тут.

Настройка оборудования GPON Ростелеком

Делается все очень просто – поэтому бояться не стоит. Если вы сами купили роутер, то по настройке оборудования вы можете посмотреть подробные инструкции на нашем сайте. Можно обратиться с вопросом в комментариях или найти инструкцию самостоятельно – для этого вбейте полное название модели в поисковую строку на портале.

Технология GPON от Ростелекома: подключение, настройка, оборудование, роутеры и советы для новичков

Если вы прикупили аппарат у Ростелекома, то скорее всего у вас маршрутизатор ONT NTP-RG-1402G-W. По настройке можете посмотреть видео ниже. Если у вас другой аппарат, то напишите в комментариях, и я добавлю по нему инструкцию – только, пожалуйста, напишите полное название модели, которое можно подсмотреть на этикетке под корпусом.

Блог о модемах, роутерах и gpon ont терминалах.

Настройка оборудования

интернет по технологии gpon

Подключение GPON на сегодняшний день является самым современным, быстрым и надёжным, среди всех вариантов подключения широкополосного доступа в Интернет, доступных обычным пользователям за разумные деньги. Я ждал его пришествия в наш город почти 10 лет. Именно тогда, в далёком уже 2010 году, IT-тренер из компании Huawei рассказывал нам, что будущее за технологией xPON и она уже активно внедряется в столице нашей страны. И вот теперь пассивная оптическая сеть наконец-таки добралась и до нашей глубинки. Сейчас в нашей области активно строят PON два провайдера — Ростелеком и Сибирский медведь. Есть информация, что этим же начинается заниматься и Дом.ru, но про это у меня информация очень скудная. Что же это за технология и в чём её основные преимущества?! Давайте разбираться.

Технология xPON — оптика в дом

Аббревиатура PON расшифровывается, как Passive Optical Network и в переводе на русский язык означает «пассивная оптическая сеть». При этом xPON — это всё семейство технологий, связанных с мультисервисным широкополосным доступом через оптическое волокно.
Если смотреть глазами обычного пользователя, то xPON — это тонкий желтенький оптический кабель, который приходит в дом или квартиру, принося с собой высокоскоростной Интернет, телевидение и телефон.

Интересный факт! Многие люди, подключенные обычным сетевым Ethernet-кабелем по технологии FTTB ошибочно считают, что что у них тоже подключение по оптике. На самом деле ВОЛС идёт до коммутатора в подъезде, а дальше уже сеть разведена обычной витой парой!

А вот если взглянуть на всё глазами кабельного провайдера, то технология xPON — это ведущая на сегодня технология предоставления услуг ШПД для абонентов любого сегмента — от обычных квартир и домов, до крупных корпоративных клиентов. Какие её основные плюсы?

Ключевые преимущества xPON:

  1. Высокая скорость — до 2,5 Гбит/с. В ближайшей перспективе — до 10 Гбит/с.;
  2. Надёжное качественное соединение. Не зависит от погоды, отличная помехоустойчивость;
  3. Возможность предоставления целого комплекса услуг разом используя всего лишь один кабель, т.е. одну выделенную линию;
  4. Максимальное расстояние до абонента до 40 километров;
  5. Отсутствие дополнительного активного оборудования между станцией и абонентом. Не надо платить за аренду.

Главная цель любого современного оператора связи — это уйти от меди по максимуму. Тем более, что в последние годы стоимость строительства ВОЛС (Волоконно-Оптических Линий Связи) и соответствующего оборудования значительно снизилась. Таким образом отказ от медного кабеля стал экономически целесообразным. Например, Ростелеком с 2020 года фактически запретил у себя строительство медных линий. На этот же путь встаёт и Дом.ru. Отдельно можно выделить компанию «Сибирский Медведь» которая сразу начала со строительства пассивных оптических сетей.

Основные недостатки xPON:

К сожалению без ложки дёгтя не обошлось. Как и у любой другой, у технологии xPON есть и ряд минусов, которые для небольших Интернет-провайдеров становятся непреодолимым препятствием.

  1. Развёртывания сети только кластерами;
  2. Стоимость строительства кластера пока ещё высока;
  3. Дроп-кабель и оптический шнур легко повредить;
  4. Необходимость в квалифицированном обученном персонале и сопутствующем оборудовании;
  5. Скудный ассортимент абонентских терминалов ONT;
  6. Сложности при переносе или удлинении кабеля.

Именно затраты на модернизацию существующей или строительство новой сети кластерами, закупку специального оборудования и подготовку квалифицированного персонала мешают многим провайдерам начать стройку PON-сетей. Особенно это касается регионов.

А что такое GPON?

10 лет назад скорость доступа в Интернет в нашем городе в среднем была 5-10 Мбит/сек. За это время технологии ушли далеко вперёд, а значит растут и потребности пользователей. Большое количество домашних гаджетов, цифровое телевидение в 4К, устройства умного дома — всё это требует всё более широкого канала в Интернет. По обычной витой паре это можно сделать, но есть ряд технических сложностей и ограничений. И вот тут вперёд шагнул GPON. Как я сказал выше, технология «PON» — это пассивные оптические сети, а вот литера «G» означает, что скорость в этой сети уже измеряется в гигабитах. Так, например, в Москве уже достаточно давно Ростелеком и МГТС предлагают тарифы на 300, 500 и даже 1000 Мбит/с. И всё это за достаточно разумные деньги!

схема подключения gpon ростелеком

Схема построения сети GPON

Для общего понимания работы пассивных оптических сетей я покажу Вам простую схему построения сети GPON. Первым идёт станционный терминал OLT (Optical Line Terminal). Это отправная точка сети, которая подключена к коммутатору агрегации или опорному маршрутизатору оператора связи.

станционные olt терминалы huawei

В зависимости от количества кластеров OLT может иметь разную портовую ёмкость. Как Вы видите — есть и крупные коммутаторы, на несколько плат, и помельче, вплоть до 4-8 портовых. Один порт станционного терминала может обслуживать до 128 абонентских ONT-терминалов.

Далее идут сплиттеры — SPL. Как правило они делятся на два каскада. Первый — это распределительный шкаф, который ставится на кластер, а второй — дроп-муфта. Да, белые и чёрные коробки, которые висят в частном секторе на столбах — это и есть дроп-муфты. Вот так они выглядят снаружи:

xpon муфта ростелеком

А внутри у него порты сплиттера второго каскада, в которые уже монтёры включают абонентские линии, идущие в дома с помощью специального дроп-кабеля.

дроп муфта оптическая

На стороне абонента ставится оптическая розетка и в неё, с помощью специального патч-корда ШОС подключается оконечный ONT-терминал, который предоставляет провайдер в аренду или продаёт при заключении договора:

оборудование gpon

ONT-терминалы могут быть двух типов. Либо это так называемая PON-розетка, у которой всего пара LAN-портов, либо — полноценный оптический роутер с Wi-Fi. Так же, у терминала есть 2 режима работы:

  • маршрутизатора
  • прозрачный мост (bridge)

Прозрачный мост используется в том случае, когда за терминалом ставится WiFi-роутер и с него осуществляется подключение к Интернету. Подробнее про это я уже рассказывал здесь — ссылка.

Особенности технологии о которых стоит знать

И в завершение поста я хочу рассказать о нескольких моментах, которые стоит знать пользователям GPON. Это позволит избежать множества проблем.

1. Оптические кабели и патч-корды не любят острых углов и перегибов. Иначе увеличивается затухание на линии, может пропадать сигнал и загорится лампочка LOS на терминале.


повреждение кабеля gpon

2. Если Вы повредили оптический кабель, то без специального оборудования срастить его не получится. Люди пытаются скручивать его изолентой, использовать скотч-локи, переходники и т.п. Всё это впустую! Нужен либо специальный сварочный аппарат, либо другой, не менее дорогой прибор, позволяющий соединить концы шнура с помощью гильз. Иначе — никак!

сварка волс кабеля пон

3. Если у Вас большой дом или квартира, то не стоит брать ONT-роутер с WiFi. Практически все эти терминалы на момент написания статьи не могут похвастаться большой зоной покрытия и хорошим качеством беспроводной сети. Лучше поставить PON-розетку типа Huawei HG8120H или ZXHN F612 и к ней уже подключить хороший роутер с мощными внешними антеннами, либо это будет уже mesh-система.

подключение роутера к pon-терминалу

4. Сегодня во многих филиалах Ростелекома, а так же у некоторых других операторов связи внедрены разнообразные системы, с помощью которых настройка ONT-терминала выполняется удалённо оператором провайдера. Пользователю при этом полноценного доступа к веб-интерфейсу не предоставляется. Он может только поменять имя и пароль сети Wi-Fi и на этом всё. Для полноценного доступа нужно знать пароль суперпользователя.

5. Можно ли использовать свой терминал, а не покупать тот, что предоставляет провайдер. В принципе — можно. Лично я купил на Авито почти новый терминал всего за 400 рублей и пользуюсь. Но тут всё упирается в станционный OLT-терминал. Не все OLT и ONT совместимы. Например, станционные терминал Eltex по умолчанию работают только с абонентскими терминалами Eltex и всё. Если провайдер не купил лицензий на устройства других производителей, то они работать не будут. Так что все подобные эксперименты Вы выполняете на свой страх и риск!

Помогло? Посоветуйте друзьям!

Технология подключения GPON и xPON — что это такое?! : 4 комментария

У нас кстати весной начали подключать к GPON построил Ростелеком, подключение стоило 3600 их роутер стоит 6200, так же взял 8120 обошёлся около 900 рублей с доставкой, настроил ее мостом за ним стоит микротик. Плохо конечно что нет официальных sfp модулей, хотя на форумах по этому поводу есть информация.

Отказался от услуг ростелекома с постоянно дисконнектящей dsl технологией с 6 мбит скоростью. 4G стабильней работает с 20 мбит. Надеюсь когда-нибудь и в мою деревню доберется GPON.

ADSL — да, мучение. Это была переходная технология, которая в итоге надолго поселилась в глубинке.

Я тоже более года назад отказался от DSL перешёл на мобильного оператора, скорость в три раза выше чем проводного, а если нужны торенты то можно было бы качать при определенных настройках, в итоге пол года назад построили оптику, сейчас все работает отлично.

xPON — это пассивная оптическая сеть, обеспечивающая многофункциональный широкополосный доступ в Интернет с качественным и надежным соединением на беспрецедентно высоких скоростях — до 2400 Мбит/с. По одному оптоволоконному кабелю, проведенному непосредственно в квартиру, абонент получает услуги передачи данных и телефонии с гарантированным качеством обслуживания.

На сегодняшний день xPON — самая прогрессивная и перспективная технология доступа в Интернет, способная обеспечить стремительно растущие потребности в скорости обмена информацией. xPON не только полностью отвечает современным требованиям, но и обладает ресурсами и потенциалом для обеспечения развития технологий связи в будущем.

Преимущества xPON

  • Новый стандарт скоростей доступа в Интернет — от 25 Мбит/с до 2400 Мбит/с.
    • загрузка данных из Интернета — в 25 раз быстрее максимально возможной на ADSL;
    • выгрузка данных в Интернет — в 100 раз быстрее, скорость обратного канала до 500 Мбит/с.
  • Высокое качество соединения без обрывов и помех.
  • Предоставление всего ресурса оптического кабеля одному абоненту.
  • Мультисервисный пакет услуг, подключаемых по одному кабелю: Интернет, Домашний телефон и Домашнее ТВ (с поддержкой HD).
  • Единый счет для оплаты всех услуг.
  • Возможность оплаты в кредит по системе «Плати потом».

Как работает xPON

Обеспечение доступа в Интернет по технологии xPON предполагает замену устаревших медных кабелей на более прогрессивные оптоволоконные, обладающие значительно большей пропускной способностью. Сигнал по такому кабелю проходит посредством светового, а не электрического импульса. Световой импульс проходит по стеклянному волокну, обеспечивая более надежный сигнал и высокую скорость при низких энергозатратах.

Технология xPON предусматривает прокладку оптоволоконного кабеля непосредственно в дом абонента, а не ко всему зданию, что гарантирует постоянную скорость доступа в Интернет и исключает сбои в работе из-за перегрузки сети. Для подключения к технологии xPON абоненту устанавливается модем — ONT (Optical Network Terminal), благодаря которому подключение всех услуг в дальнейшем происходит удаленно и в одном устройстве. Модем имеет встроенный Wi-Fi, по сети которого можно работать без проводов с любого устройства.

Перспективы развития

Сегодня с уверенностью можно сказать, что технология xPON не только идет в ногу со временем, но и во многом опережает его, расширяя границы возможного. Новый стандарт скоростей позволит постоянно пополнять пакет предоставляемых услуг. Видеонаблюдение, телеметрия, охранно-тревожная сигнализация и другие услуги с помощью технологии xPON становятся доступны для абонентов. Ресурсы технологии позволяют говорить о перспективах разработки и внедрения множества других услуг для лучшего качества жизни.

xPON в России и в мире

xPON стремительно развивается в США, Японии, Корее, ОАЭ и ряде европейских стран как наиболее перспективная технология доступа.

Россия пока отстает по процентным показателям охвата, однако динамика развития соответствует мировым тенденциям. В крупных российских городах, таких как Челябинск, Миасс и другие, количество абонентов исчисляется десятками тысяч, а в Санкт-Петербурге — сотнями тысяч человек.

Технология GPON — оптоволокно в дом. Плюсы и минусы интернета по оптоволокну

Что такое GPON и как подключают абонентов

Так как потребности пользователей Интернета и цифровых технологий растут с каждым днем, западные провайдеры задумались — «Как можно предоставить абонентам высокоскоростной, практичный и недорогой в обслуживании, способ передачи цифровых данных?» И придумали GPON. Технология «PON» — пассивные оптические сети, «G» — гигабитные. Пассивные они потому, что на участке от АТС до абонента не используется никакого активного оборудования — индивидуальное оптическое волокно тянется прямо до дома клиента. За счет этого достигается невиданная ранее пропускная способность канала и, как следствие, возможность подключить несколько услуг по одной линии — телефон, телевидение, Интернет.

Если в Вашем поселке уже построена оптическая распределительная сеть, то у Вас есть возможность получить полностью оптоволоконную линию связи от оператора связи до абонента. Разумеется, если в кабеле еще остались свободные волокона. Вы делаете заявку, мы проверяем техническую возможность подключения и согласуем с Вами время монтажа. Сразу скажем, что в среднем на подключение уходит 2 дня. В первый день выполняются работы, связанные с оптикой - т.е. оптическое волокно вводится прямо в дом, устанавливается оптическая розетка, проверяется качество сигнала в линии. Все это занимает около 2х часов. На второ й день приезжает представитель компании - оператора связи, привозит необходимое оборудование и договор на оказание услуг связи. В некоторых поселках все операции возможно выполнить за один день.

Итак, Вам назначили монтаж, и вы стали обладателем маленькой оптической розетки, закрепленной на стене с внутренней стороны дома. И не обязательно - дома. По желанию абонента оптическую розетку мы можем установить и в техническом помещении.

В качестве устройства, которое будет преобразовывать оптоволоконный интерфейс в Ethernet-интерфейс, выступает оптический терминал — ONT. В зависимости от модификации, ONT может иметь функционал от минимального, до полноценного роутера, с возможность подключения WiFi, IPTV и телефонии. Терминал устанавливается в доме либо техническом помещении абонента, и подключается к сети 220в.

Как правило, ONT монтируют рядом с отверстием, куда затянули оптику, чтобы протяженность волокна по квартире была как можно меньше. Почему нельзя протянуть оптоволокно в глубь дома? Все просто — тонкий «проводок» крайне хрупок, чувствителен к различным изгибам, перегибам, давлению. От всех вышеперечисленных процедур оптоволокно просто ломается, сигнал в линии пропадает. Восстановление же волокна и/или его замена — очень трудоемкий процесс.

Связь между ONT и компьютером, а также между ONT и STB (если подключена услуга IPTV) осуществляется при помощи медного кабеля — UTP (витая пара).

Инсталляторы настраивают ONT и проверяют доступ в Сеть. Если никаких технический неполадок не возникает, абонент подписывает монтажникам договор (они привозят его с собой, если заявка на подключение оформлялась дистанционно) и наряды на установку.

Читайте также:
